سافت استارتر چیست؟ تاریخچه، کاربردها و انواع آن
سافت استارتر چیست؟
سافت استارتر (Soft Starter) یک تجهیز الکترونیکی برای راهاندازی نرم و کنترلشده موتورهای الکتریکی، بهویژه موتورهای القایی سه فاز است. این دستگاه با کاهش تدریجی ولتاژ در زمان راهاندازی، باعث کاهش جریان هجومی و تنشهای مکانیکی وارد شده به موتور و تجهیزات متصل میشود.
در راهاندازی مستقیم موتور (DOL)، جریان راهاندازی میتواند 6 تا 8 برابر جریان نامی باشد. سافت استارتر با کنترل ولتاژ اولیه، این جریان را کاهش داده و از آسیب به تجهیزات جلوگیری میکند.
تاریخچه سافت استارتر
در گذشته، موتورهای الکتریکی عمدتاً به روش مستقیم (Direct On Line) راهاندازی میشدند. با افزایش توان موتورهای صنعتی و نیاز به کاهش تنشهای مکانیکی و الکتریکی، روشهای مختلفی مانند ستاره-مثلث و اتوترانسفورماتور توسعه یافتند.
با پیشرفت فناوری الکترونیک قدرت و ظهور قطعات نیمههادی مانند تریستور (SCR)، سافت استارترها بهعنوان راهکاری مدرن و مطمئن برای راهاندازی موتورهای الکتریکی معرفی شدند.
امروزه سافت استارترها بهطور گسترده در صنایع مختلف مورد استفاده قرار میگیرند و به دلیل افزایش طول عمر تجهیزات و کاهش هزینههای تعمیر و نگهداری، جایگاه ویژهای در صنعت پیدا کردهاند.
نحوه عملکرد سافت استارتر
سافت استارتر با استفاده از تریستورهای قدرت، ولتاژ اعمال شده به موتور را در لحظه استارت کنترل میکند. ولتاژ خروجی بهصورت تدریجی افزایش مییابد تا موتور به سرعت نامی برسد.
پس از رسیدن موتور به سرعت مطلوب، در بسیاری از مدلها کنتاکتور بایپس داخلی یا خارجی فعال شده و موتور مستقیماً به شبکه متصل میشود.
کاربردهای سافت استارتر
سافت استارترها در صنایع مختلف برای راهاندازی نرم موتورهای الکتریکی استفاده میشوند.
مهمترین کاربردها
پمپها
جلوگیری از ضربه قوچ (Water Hammer)
کاهش تنشهای مکانیکی در لولهها
افزایش عمر پمپ
فنها و هواکشها
راهاندازی نرم فن
کاهش شوک مکانیکی به پروانهها
کاهش جریان راهاندازی
کمپرسورها
کاهش ضربه مکانیکی هنگام استارت
جلوگیری از آسیب به سیستم انتقال قدرت
نوار نقالهها
راهاندازی و توقف نرم
جلوگیری از لغزش یا پارگی تسمه
سنگشکنها و آسیابها
کاهش ضربات مکانیکی
محافظت از گیربکس و کوپلینگ
صنایع نفت، گاز و پتروشیمی
کنترل دقیق راهاندازی موتورهای بزرگ
افزایش قابلیت اطمینان تجهیزات
انواع سافت استارتر
1- سافت استارتر تک فاز کنترل (Two Phase Control)
در این نوع، ولتاژ دو فاز کنترل شده و فاز سوم بهصورت مستقیم به موتور متصل است.
مزایا
قیمت مناسب
ساختار ساده
کاربرد
موتورهای کوچک و متوسط
2- سافت استارتر سه فاز کنترل (Three Phase Control)
در این مدل هر سه فاز بهصورت مستقل کنترل میشوند.
مزایا
راهاندازی نرمتر
کنترل دقیقتر
عملکرد بهتر در بارهای سنگین
کاربرد
صنایع سنگین
موتورهای توان بالا
3- سافت استارتر دارای بایپس داخلی
در این مدل، پس از پایان استارت، کنتاکتور بایپس داخلی مدار قدرت را مستقیماً به شبکه متصل میکند.
مزایا
کاهش تلفات حرارتی
کاهش مصرف انرژی
افزایش عمر سافت استارتر
4- سافت استارتر بدون بایپس داخلی
در این مدل برای حذف تلفات، از کنتاکتور بایپس خارجی استفاده میشود.
روشهای راهاندازی در سافت استارتر
راهاندازی رمپ ولتاژ (Voltage Ramp)
ولتاژ بهتدریج افزایش یافته و موتور به آرامی شتاب میگیرد.
راهاندازی با محدودیت جریان (Current Limit)
جریان استارت در یک مقدار مشخص محدود میشود.
راهاندازی ضربهای (Kick Start)
ابتدا یک ولتاژ لحظهای بالا به موتور اعمال شده و سپس فرآیند راهاندازی نرم آغاز میشود.
مزایای استفاده از سافت استارتر
کاهش جریان راهاندازی موتور
جلوگیری از افت ولتاژ شبکه
کاهش استهلاک مکانیکی
افزایش طول عمر موتور
کاهش هزینههای تعمیر و نگهداری
جلوگیری از ضربه قوچ در پمپها
راهاندازی و توقف نرم موتور
کاهش تنشهای الکتریکی و مکانیکی
تفاوت سافت استارتر و اینورتر
| سافت استارتر | اینورتر |
|---|---|
| فقط در زمان راهاندازی و توقف کنترل انجام میدهد | سرعت موتور را در تمام زمان کار کنترل میکند |
| فرکانس خروجی ثابت است | فرکانس خروجی متغیر است |
| قیمت پایینتر | قیمت بالاتر |
| مناسب برای راهاندازی نرم | مناسب برای کنترل سرعت |
جمعبندی
سافت استارتر یکی از تجهیزات مهم در صنعت است که با کاهش جریان راهاندازی و تنشهای مکانیکی، موجب افزایش عمر موتور و تجهیزات جانبی میشود. انتخاب صحیح سافت استارتر بر اساس توان موتور، نوع بار و شرایط کاری، نقش مهمی در بهرهوری و عملکرد سیستم دارد.
بهترین برندهای سافت استارتر، توانهای تولیدی و مقایسه آنها
معرفی
سافت استارترها توسط شرکتهای مختلفی در سراسر جهان تولید میشوند و هر برند با توجه به کیفیت ساخت، امکانات کنترلی و محدوده توان، برای کاربردهای خاصی مناسب است. انتخاب برند مناسب به توان موتور، شرایط محیطی، نوع بار و بودجه پروژه بستگی دارد.
1- سافت استارتر اشنایدر الکتریک (Schneider Electric)
یکی از معتبرترین برندهای جهان در زمینه تجهیزات برق صنعتی است.
سریهای معروف
Altistart 01 (ATS01)
Altistart 22 (ATS22)
Altivar Soft Starter ATS480
محدوده توان
از 0.37 کیلووات تا 900 کیلووات
تا حدود 1200 آمپر
کاربردها
پمپها
فنها
کمپرسورها
صنایع نفت و گاز
مزایا
کیفیت بسیار بالا
برنامهریزی پیشرفته
قابلیت اطمینان بالا
خدمات پس از فروش گسترده
معایب
قیمت نسبتاً بالا
2- سافت استارتر ABB
یکی از شناختهشدهترین برندهای صنعتی جهان.
سریهای معروف
PSR
PSE
PSTX
محدوده توان
از 3 کیلووات تا 1800 کیلووات
تا حدود 1810 آمپر
کاربردها
صنایع سنگین
معدن
سیمان
پمپهای بزرگ
مزایا
مناسب برای موتورهای سنگین
حفاظتهای کامل
کیفیت ساخت بسیار بالا
معایب
هزینه اولیه بالا
3- سافت استارتر دانفوس (Danfoss)
یکی از برندهای مطرح اروپایی با عملکرد بسیار پایدار.
سریهای معروف
MCD100
MCD201
MCD500
محدوده توان
از 7.5 کیلووات تا 850 کیلووات
کاربردها
پمپها
فنها
صنایع غذایی
تأسیسات
مزایا
برنامهریزی آسان
عملکرد نرم و دقیق
مصرف انرژی پایین
4- سافت استارتر زیمنس (Siemens)
یکی از قدیمیترین تولیدکنندگان تجهیزات کنترل موتور.
سریهای معروف
SIRIUS 3RW30
SIRIUS 3RW40
SIRIUS 3RW44
SIRIUS 3RW55
محدوده توان
از 1.5 کیلووات تا 1200 کیلووات
کاربردها
صنایع سنگین
نوار نقاله
صنایع فولاد
پمپهای بزرگ
مزایا
کیفیت فوقالعاده
امکانات حفاظتی گسترده
عمر طولانی
5- سافت استارتر ایمسترون (Emotron)
برند سوئدی با تمرکز بر کاربردهای پمپ و فن.
محدوده توان
تا 710 کیلووات
کاربردها
پمپهای آب
تصفیهخانهها
تهویه صنعتی
مزایا
حفاظت مناسب پمپ
جلوگیری از ضربه قوچ
6- سافت استارتر کارلو گاواتزی (Carlo Gavazzi)
برند اروپایی مناسب برای کاربردهای سبک و متوسط.
محدوده توان
تا 250 کیلووات
کاربردها
ماشینآلات صنعتی
خطوط تولید
7- سافت استارتر اینوت (INVT)
یکی از برندهای اقتصادی و پرکاربرد در آسیا.
سریهای معروف
SSI
IS
محدوده توان
از 5.5 کیلووات تا 630 کیلووات
کاربردها
پمپها
فنها
کمپرسورها
مزایا
قیمت مناسب
امکانات قابل قبول
8- سافت استارتر دلتا (Delta)
برند تایوانی با قیمت مناسب و کیفیت خوب.
محدوده توان
تا 560 کیلووات
کاربردها
صنایع عمومی
ماشینآلات
مزایا
اقتصادی
نصب آسان
9- سافت استارتر چینت (CHINT)
برند اقتصادی و پرمصرف در پروژههای کوچک و متوسط.
محدوده توان
تا 450 کیلووات
کاربردها
تأسیسات
کارگاهها
صنایع سبک
10- سافت استارتر LS Electric
برند کرهای با کیفیت و قیمت مناسب.
سریهای معروف
SSB
SSM
محدوده توان
تا 800 کیلووات
کاربردها
صنایع متوسط
پمپها
کمپرسورها
مقایسه برندهای سافت استارتر
| برند | کیفیت | امکانات | محدوده توان | قیمت |
|---|---|---|---|---|
| ABB | بسیار عالی | بسیار زیاد | تا 1800 kW | بسیار بالا |
| Schneider | بسیار عالی | بسیار زیاد | تا 900 kW | بالا |
| Siemens | بسیار عالی | بسیار زیاد | تا 1200 kW | بالا |
| Danfoss | عالی | زیاد | تا 850 kW | بالا |
| LS Electric | خوب | خوب | تا 800 kW | متوسط |
| Delta | خوب | متوسط | تا 560 kW | اقتصادی |
| INVT | خوب | متوسط | تا 630 kW | اقتصادی |
| CHINT | متوسط | متوسط | تا 450 kW | ارزان |
کدام برند برای شما مناسب است؟
پروژههای سنگین و حساس
ABB
Siemens
Schneider Electric
پروژههای صنعتی عمومی
Danfoss
LS Electric
Delta
پروژههای اقتصادی
INVT
CHINT
پمپها و سیستمهای آبرسانی
ABB PSTX
Danfoss MCD500
Schneider ATS480
انتخاب سافت استارتر مناسب باید بر اساس توان موتور، تعداد استارت در ساعت، نوع بار (سبک یا سنگین) و شرایط محیطی انجام شود تا بهترین عملکرد و بیشترین عمر تجهیزات حاصل گردد.
درایو VFD (Variable Frequency Drive) یا اینورتر کنترل دور موتور، یکی از مهمترین تجهیزات اتوماسیون صنعتی است که برای کنترل سرعت و گشتاور موتورهای AC استفاده میشود.
تاریخچه VFD
۱. دوره اولیه (دهه ۱۹۵۰ و ۱۹۶۰)
در ابتدا کنترل سرعت موتورهای AC دشوار بود و بیشتر از موتورهای DC استفاده میشد. با توسعه نیمههادیهای قدرت مانند تریستورها، نخستین درایوهای فرکانس متغیر صنعتی ساخته شدند.
۲. نسل تریستوری (دهه ۱۹۷۰)
استفاده از تریستورهای SCR باعث شد اولین VFDهای تجاری وارد صنعت شوند. این تجهیزات:
ابعاد بزرگ داشتند.
راندمان نسبتاً پایینی داشتند.
هارمونیک زیادی تولید میکردند.
۳. نسل ترانزیستوری (دهه ۱۹۸۰)
ظهور ترانزیستورهای قدرت و سپس IGBTها تحول بزرگی ایجاد کرد:
کاهش ابعاد و وزن.
افزایش راندمان.
کنترل دقیقتر موتور.
۴. نسل مدرن (دهه ۱۹۹۰ تا امروز)
درایوهای امروزی دارای ویژگیهای زیر هستند:
کنترل برداری (Vector Control)
کنترل گشتاور مستقیم (DTC)
ارتباطات صنعتی مانند Modbus، Profibus و Ethernet/IP
قابلیتهای هوشمند و اتصال به اینترنت صنعتی (IIoT)
انواع VFD از نظر روش کنترل
| نوع | ویژگی | کاربرد |
|---|---|---|
| V/F یا Scalar | ساده و ارزان | پمپ، فن |
| Vector Control | دقت بالا در سرعت و گشتاور | نوار نقاله، ماشینآلات |
| Sensorless Vector | بدون انکودر | کاربردهای عمومی پیشرفته |
| Closed Loop Vector | همراه انکودر | جرثقیل، آسانسور |
| DTC | پاسخ بسیار سریع | صنایع سنگین |
انواع VFD از نظر ساختار
VSI (Voltage Source Inverter)
رایجترین نوع در صنعت.CSI (Current Source Inverter)
برای توانهای بالا و کاربردهای خاص.PWM Inverter
استفاده از مدولاسیون عرض پالس برای کنترل دقیق.
توانهای متداول VFD
درایوها در بازه بسیار گستردهای تولید میشوند:
| محدوده توان | کاربرد |
|---|---|
| ۰٫۱۸ تا ۲٫۲ کیلووات | ماشینآلات کوچک |
| ۳ تا ۲۲ کیلووات | پمپها و فنهای صنعتی |
| ۳۰ تا ۲۵۰ کیلووات | خطوط تولید |
| ۲۵۰ کیلووات تا ۲ مگاوات | صنایع سنگین |
| بیش از ۲ مگاوات | نفت، گاز، معدن |
شرکتهای مطرح تولیدکننده VFD
ABB
Siemens
Schneider Electric
Danfoss
Mitsubishi Electric
Yaskawa Electric
Fuji Electric
Delta Electronics
Rockwell Automation
WEG
مقایسه برندهای مشهور
| برند | بازه توان | نقاط قوت | کاربرد شاخص |
|---|---|---|---|
| ABB | 0.18 kW تا چند MW | فناوری DTC، قابلیت اطمینان بالا | صنایع سنگین |
| Siemens | 0.12 kW تا چند MW | یکپارچگی با PLC و اتوماسیون | کارخانههای بزرگ |
| Schneider Electric | 0.18 kW تا MW | سهولت برنامهریزی | ساختمان و صنعت |
| Danfoss | 0.18 kW تا 1.4 MW | عملکرد عالی در HVAC | پمپ و فن |
| Yaskawa | 0.1 kW تا MW | کنترل حرکتی دقیق | ماشینسازی |
| Mitsubishi Electric | 0.1 kW تا MW | سرعت و دقت بالا | سروو و ماشین ابزار |
| Delta Electronics | 0.4 kW تا 560 kW | قیمت اقتصادی | کاربردهای عمومی |
| Fuji Electric | 0.1 kW تا MW | دوام بالا | صنایع فرآیندی |
مقایسه بر اساس سطح بازار
رده پریمیوم: ABB، Siemens، Danfoss، Rockwell Automation
رده صنعتی عمومی: Schneider Electric، Mitsubishi Electric، Yaskawa، Fuji Electric
رده اقتصادی: Delta Electronics، WEG و برخی برندهای منطقهای.
| برند | کشور سازنده | محدوده توان تقریبی | ویژگی برجسته | کاربردهای رایج |
|---|---|---|---|---|
| ABB | سوئیس/سوئد | از چند صد وات تا چندین مگاوات | فناوری DTC و قابلیت اطمینان بالا | نفت، گاز، معدن، صنایع سنگین |
| Siemens | آلمان | از 0.12 کیلووات تا چند مگاوات | یکپارچگی عالی با سیستمهای اتوماسیون | کارخانههای بزرگ و خطوط تولید |
| Schneider Electric | فرانسه | از 0.18 کیلووات تا مگاوات | نصب و برنامهنویسی آسان | ساختمانها و صنایع عمومی |
| Danfoss | دانمارک | تا حدود 1.4 مگاوات | عملکرد قوی در HVAC | پمپ، فن، تهویه |
| Yaskawa Electric | ژاپن | از توانهای پایین تا مگاوات | کنترل حرکتی دقیق | ماشینسازی و رباتیک |
| Mitsubishi Electric | ژاپن | از توانهای پایین تا بالا | سرعت پاسخ بالا | ماشین ابزار و خطوط بستهبندی |
| Delta Electronics | تایوان | تا حدود 560 کیلووات | قیمت اقتصادی | کاربردهای عمومی |
| Fuji Electric | ژاپن | از توانهای پایین تا بالا | دوام و طول عمر زیاد | صنایع فرآیندی |
| Rockwell Automation | آمریکا | گستره وسیع | سازگاری با سیستمهای آمریکایی | صنایع خودروسازی و فرآیندی |
مقایسه از نظر کیفیت و قیمت
سطح ممتاز (Premium)
ABB
Siemens
Danfoss
Rockwell Automation
سطح صنعتی حرفهای
Schneider Electric
Mitsubishi Electric
Yaskawa Electric
Fuji Electric
سطح اقتصادی
Delta Electronics
WEG
ردهبندی تقریبی از نظر دقت کنترل
ABB (بهویژه سری ACS880)
Siemens (سری SINAMICS)
Yaskawa
Mitsubishi Electric
Danfoss
Schneider Electric
Delta Electronics
برای انتخاب بهترین VFD، باید مشخص شود:
توان موتور (کیلووات یا اسب بخار)
ولتاژ موتور (220، 380، 690 ولت و …)
نوع بار (پمپ، فن، نوار نقاله، جرثقیل و …)
نیاز به کنترل دقیق سرعت یا گشتاور
اینورتر VSD چیست؟ تاریخچه، نحوه عملکرد و کاربردهای آن
اینورتر VSD چیست؟
اینورتر VSD یا Variable Speed Drive که با نامهای VFD (Variable Frequency Drive)، درایو کنترل دور موتور یا اینورتر صنعتی نیز شناخته میشود، دستگاهی الکترونیکی است که سرعت، گشتاور و جهت چرخش موتورهای الکتریکی AC را با تغییر فرکانس و ولتاژ ورودی کنترل میکند. این فناوری به صنایع امکان میدهد موتور را دقیقاً متناسب با نیاز فرآیند به کار بگیرند و از اتلاف انرژی جلوگیری کنند. (IEEE Technology Navigator)
به زبان ساده، اگر یک موتور همیشه با حداکثر سرعت کار کند، در بسیاری از مواقع انرژی زیادی هدر میرود. اما با استفاده از اینورتر VSD میتوان سرعت موتور را به میزان مورد نیاز کاهش یا افزایش داد و علاوه بر صرفهجویی در مصرف برق، عمر تجهیزات را نیز افزایش داد.

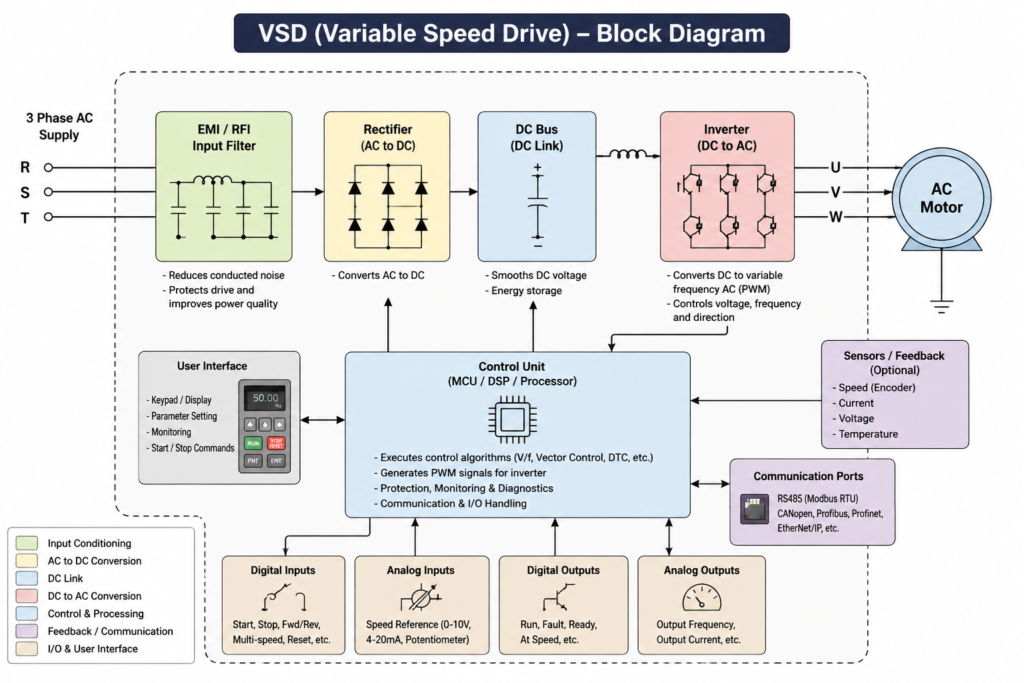

نحوه عملکرد اینورتر VSD
عملکرد اینورتر در سه مرحله اصلی انجام میشود:
تبدیل برق AC به DC (یکسوسازی): برق متناوب ورودی ابتدا توسط بخش رکتیفایر به جریان مستقیم تبدیل میشود.
تثبیت ولتاژ DC: ولتاژ DC در مدار میانی (DC Bus) توسط خازنها و فیلترها صاف و پایدار میشود.
تولید برق AC با فرکانس دلخواه: بخش اینورتر با استفاده از کلیدهای الکترونیکی و روش PWM، برق AC با فرکانس و ولتاژ قابل تنظیم تولید کرده و به موتور ارسال میکند. تغییر فرکانس باعث تغییر سرعت موتور میشود. (IEEE Technology Navigator)
تاریخچه اینورتر VSD
کنترل دور موتور سابقهای طولانی دارد. در گذشته بیشتر از موتورهای DC برای تنظیم سرعت استفاده میشد، اما این موتورها به دلیل وجود جاروبک و نیاز به تعمیرات مداوم، محدودیتهای زیادی داشتند.
با توسعه نیمههادیهای قدرت در دهه ۱۹۵۰ و معرفی تریستورها، امکان کنترل موتورهای AC فراهم شد. از دهه ۱۹۷۰ به بعد، با پیشرفت فناوری ترانزیستورهای قدرت و سپس IGBT، اینورترهای مدرن با راندمان بالا، ابعاد کوچکتر و قابلیت کنترل دقیق وارد بازار شدند. از دهه ۱۹۸۰ تاکنون نیز با پیشرفت پردازندههای دیجیتال و الگوریتمهای کنترلی، این تجهیزات به یکی از مهمترین اجزای اتوماسیون صنعتی تبدیل شدهاند. (yaskawa-global.com)
مهمترین مزایای استفاده از اینورتر VSD
استفاده از اینورتر مزایای فراوانی برای صنایع مختلف دارد، از جمله:
کاهش مصرف انرژی و هزینه برق
کنترل دقیق سرعت و گشتاور موتور
راهاندازی و توقف نرم (Soft Start و Soft Stop)
کاهش جریان راهاندازی موتور
افزایش عمر موتور و تجهیزات مکانیکی
کاهش استهلاک گیربکس، کوپلینگ و یاتاقانها
کاهش هزینههای تعمیر و نگهداری
کاهش ضربههای مکانیکی و هیدرولیکی در سیستم
افزایش کیفیت و دقت فرآیندهای تولید (ScienceDirect)
کاربردهای اینورتر VSD
امروزه اینورترهای VSD تقریباً در تمام صنایع مورد استفاده قرار میگیرند. مهمترین کاربردهای آن عبارتاند از:
1. پمپها
برای کنترل فشار، دبی و کاهش مصرف برق در ایستگاههای پمپاژ، تأسیسات آب و فاضلاب و سیستمهای آبرسانی.
2. فنها و سیستمهای تهویه
در هواسازها، برجهای خنککننده، چیلرها و سیستمهای HVAC برای تنظیم دور فن و کاهش مصرف انرژی.
3. کمپرسورها
برای کنترل ظرفیت تولید هوای فشرده و کاهش استهلاک تجهیزات.
4. نوار نقالهها
تنظیم سرعت خطوط انتقال مواد در کارخانهها و صنایع معدنی.
5. ماشینآلات صنعتی
در دستگاههای CNC، اکسترودرها، دستگاههای بستهبندی، صنایع نساجی، چاپ، فولاد، سیمان و صنایع غذایی.
6. آسانسورها و جرثقیلها
برای حرکت نرم، کنترل دقیق سرعت و افزایش ایمنی.
تفاوت VSD و VFD چیست؟
در بسیاری از منابع، اصطلاحات VSD و VFD به جای یکدیگر استفاده میشوند، اما از نظر فنی تفاوت کوچکی دارند:
VSD (Variable Speed Drive): اصطلاحی کلی برای هر تجهیزی که سرعت موتور را کنترل کند.
VFD (Variable Frequency Drive): نوعی VSD است که سرعت موتور را با تغییر فرکانس برق کنترل میکند و رایجترین فناوری در صنعت محسوب میشود. (IEEE Technology Navigator)
چرا استفاده از اینورتر باعث صرفهجویی در انرژی میشود؟
در تجهیزاتی مانند فنها و پمپهای سانتریفیوژ، کاهش اندک سرعت موتور میتواند کاهش قابل توجهی در مصرف انرژی ایجاد کند. به همین دلیل استفاده از اینورتر در بسیاری از پروژههای صنعتی، طی مدت کوتاهی هزینه خرید دستگاه را جبران کرده و موجب کاهش چشمگیر هزینههای بهرهبرداری میشود. (ScienceDirect)
جمعبندی
اینورتر VSD یکی از مهمترین تجهیزات اتوماسیون صنعتی است که امکان کنترل هوشمند سرعت موتورهای الکتریکی را فراهم میکند. این فناوری علاوه بر کاهش مصرف انرژی، موجب افزایش عمر تجهیزات، کاهش هزینههای تعمیرات، بهبود کیفیت فرآیندهای صنعتی و افزایش بهرهوری خطوط تولید میشود. به همین دلیل امروزه استفاده از اینورتر در صنایع مختلف از جمله نفت و گاز، آب و فاضلاب، فولاد، سیمان، صنایع غذایی، پتروشیمی و ساختمانهای هوشمند به یک استاندارد تبدیل شده است.
انواع اینورترهای VSD (Variable Speed Drive)
اینورتر یا VSD (Variable Speed Drive) که با نام درایو کنترل دور موتور نیز شناخته میشود، یکی از مهمترین تجهیزات اتوماسیون صنعتی است. وظیفه اصلی این دستگاه، کنترل سرعت، گشتاور و جهت چرخش موتورهای الکتریکی از طریق تغییر فرکانس و ولتاژ ورودی است. استفاده از اینورتر علاوه بر کاهش مصرف انرژی، باعث افزایش عمر تجهیزات، کاهش استهلاک مکانیکی و بهبود عملکرد سیستم میشود.
در ادامه با انواع اینورترهای VSD از نظر کاربرد و تکنولوژی آشنا میشویم.
۱. اینورتر V/F یا کنترل ولتاژ به فرکانس (Voltage/Frequency Control)
این روش رایجترین و اقتصادیترین نوع کنترل موتور است. در اینورترهای V/F نسبت ولتاژ به فرکانس تقریباً ثابت نگه داشته میشود تا موتور عملکرد مناسبی داشته باشد.
مزایا:
قیمت مناسب
راهاندازی ساده
مناسب برای اکثر کاربردهای عمومی
کاهش مصرف انرژی
کاربردها:
پمپها
فنها
نوار نقاله
میکسرها
کمپرسورها
۲. اینورتر کنترل برداری بدون سنسور (Sensorless Vector Control)
در این نوع اینورتر، بدون استفاده از انکودر، گشتاور و سرعت موتور با دقت بیشتری نسبت به روش V/F کنترل میشود. اینورتر با استفاده از مدل ریاضی موتور، شرایط عملکرد آن را تخمین میزند.
مزایا:
گشتاور بالا در دورهای پایین
کنترل دقیقتر سرعت
پاسخ سریعتر به تغییرات بار
عدم نیاز به نصب انکودر
کاربردها:
ماشینآلات صنعتی
دستگاههای بستهبندی
اکسترودرها
خطوط تولید
۳. اینورتر کنترل برداری با فیدبک (Closed Loop Vector Control)
در این سیستم از انکودر یا رزولور برای دریافت اطلاعات دقیق سرعت و موقعیت موتور استفاده میشود. این روش دقت بسیار بالایی در کنترل سرعت و گشتاور ایجاد میکند.
مزایا:
دقت بسیار بالا
کنترل کامل گشتاور
عملکرد مناسب در سرعت صفر
مناسب برای کاربردهای حساس
کاربردها:
جرثقیلها
آسانسورها
ماشینهای CNC
ماشینآلات چاپ
صنایع نساجی
۴. اینورتر کنترل مستقیم گشتاور (Direct Torque Control یا DTC)
کنترل مستقیم گشتاور یکی از پیشرفتهترین فناوریهای کنترل موتور است. در این روش، گشتاور و شار موتور به صورت مستقیم کنترل میشوند و نیازی به مدولاتور PWM سنتی نیست.
مزایا:
پاسخ دینامیکی بسیار سریع
دقت بالای کنترل گشتاور
عملکرد عالی در بارهای سنگین
راندمان بالا
کاربردها:
صنایع فولاد
صنایع سیمان
ماشینآلات سنگین
خطوط نورد
صنایع معدنی
انواع اینورتر از نظر منبع تغذیه
اینورتر تکفاز
این مدل با برق ورودی تکفاز (220 ولت) کار میکند و معمولاً خروجی سهفاز برای موتورهای صنعتی تولید میکند. برای توانهای پایین و کارگاههای کوچک گزینه مناسبی است.
اینورتر سهفاز
اینورترهای سهفاز با برق 380 تا 480 ولت کار میکنند و برای موتورهای صنعتی با توان متوسط و بالا مورد استفاده قرار میگیرند.
انواع اینورتر از نظر کاربرد
با توجه به نوع فرآیند صنعتی، اینورترها در دستههای زیر نیز قرار میگیرند:
اینورتر مخصوص پمپ و بوسترپمپ
اینورتر مخصوص فن و هواساز
اینورتر مخصوص آسانسور
اینورتر مخصوص جرثقیل
اینورتر مخصوص کمپرسور
اینورتر مخصوص اکسترودر
اینورتر مخصوص ماشینآلات CNC
اینورتر مخصوص نوار نقاله
مزایای استفاده از اینورترهای VSD
استفاده از اینورتر در صنایع مختلف مزایای متعددی دارد، از جمله:
کاهش مصرف انرژی تا ۵۰ درصد در بسیاری از کاربردها
افزایش طول عمر موتور و تجهیزات مکانیکی
راهاندازی و توقف نرم موتور
کاهش جریان راهاندازی
کنترل دقیق سرعت و گشتاور
کاهش هزینههای تعمیر و نگهداری
کاهش استهلاک تجهیزات
افزایش بهرهوری خطوط تولید
جمعبندی
انتخاب نوع مناسب اینورتر VSD به عواملی مانند نوع موتور، توان، نیاز به دقت کنترل، شرایط بار و نوع فرآیند صنعتی بستگی دارد. برای کاربردهای عمومی معمولاً اینورترهای V/F کافی هستند، اما در ماشینآلات دقیق و صنایع سنگین، استفاده از اینورترهای کنترل برداری یا DTC عملکرد بسیار بهتری ارائه میدهد. انتخاب صحیح اینورتر علاوه بر افزایش راندمان سیستم، موجب کاهش هزینههای انرژی و افزایش طول عمر تجهیزات خواهد شد.
برندهای مطرح تولیدکننده اینورتر VSD در جهان
امروزه شرکتهای متعددی در سراسر جهان به طراحی و تولید اینورترهای VSD (Variable Speed Drive) یا درایوهای کنترل دور موتور مشغول هستند. هر یک از این برندها با توجه به فناوری، کیفیت ساخت، امکانات نرمافزاری و حوزههای کاربردی، محصولات متنوعی را برای صنایع مختلف ارائه میدهند. انتخاب برند مناسب به عواملی مانند توان موتور، نوع کاربرد، شرایط محیطی، امکانات کنترلی، بودجه و خدمات پس از فروش بستگی دارد.
در ادامه با شناختهشدهترین تولیدکنندگان اینورتر VSD آشنا میشویم.
۱. ABB
شرکت ABB یکی از بزرگترین تولیدکنندگان تجهیزات برق و اتوماسیون صنعتی در جهان است. اینورترهای ABB به دلیل کیفیت ساخت بالا، قابلیت اطمینان، راندمان انرژی و امکانات پیشرفته کنترلی، در صنایع سنگین و پروژههای بزرگ مورد استفاده قرار میگیرند.
ویژگیها:
عملکرد بسیار پایدار
کنترل دقیق سرعت و گشتاور
مناسب برای کاربردهای سنگین
پشتیبانی از انواع پروتکلهای ارتباطی صنعتی
کاربردها:
صنایع نفت و گاز
فولاد
سیمان
آب و فاضلاب
معادن
۲. Siemens
Siemens آلمان یکی از معتبرترین برندهای جهان در حوزه اتوماسیون صنعتی است. سریهای مختلف اینورترهای زیمنس مانند SINAMICS برای کاربردهای سبک تا بسیار سنگین طراحی شدهاند.
ویژگیها:
کیفیت ساخت بسیار بالا
قابلیت یکپارچهسازی با سیستمهای PLC
امکانات گسترده برنامهنویسی
مناسب برای پروژههای اتوماسیون پیشرفته
کاربردها:
خطوط تولید
صنایع خودروسازی
ماشینآلات CNC
صنایع غذایی
صنایع دارویی
۳. Schneider Electric
اینورترهای Schneider Electric با سری Altivar در بسیاری از صنایع مورد استفاده قرار میگیرند. این محصولات به دلیل نصب آسان، قابلیت اطمینان بالا و امکانات متنوع، محبوبیت زیادی دارند.
ویژگیها:
رابط کاربری ساده
مصرف انرژی بهینه
قابلیت کنترل انواع موتور
پشتیبانی از شبکههای صنعتی
۴. Danfoss
شرکت دانمارکی Danfoss یکی از پیشگامان فناوری کنترل دور موتور است. اینورترهای این شرکت به ویژه در سیستمهای تهویه مطبوع، پمپها و تأسیسات ساختمانی عملکرد بسیار مطلوبی دارند.
ویژگیها:
راندمان انرژی بالا
عملکرد کمصدا
عمر طولانی
مناسب برای کاربردهای HVAC
۵. Yaskawa
شرکت ژاپنی Yaskawa به دلیل تولید سروودرایوها و اینورترهای صنعتی با دقت بالا شهرت جهانی دارد.
ویژگیها:
پاسخ دینامیکی سریع
کنترل دقیق سرعت
مناسب برای ماشینآلات دقیق
قابلیت اطمینان بالا
۶. Mitsubishi Electric
اینورترهای Mitsubishi Electric در صنایع مختلف به دلیل کیفیت بالا و عملکرد پایدار شناخته میشوند. این محصولات معمولاً در خطوط تولید و تجهیزات اتوماسیون مورد استفاده قرار میگیرند.
ویژگیها:
قابلیت برنامهریزی پیشرفته
مصرف انرژی پایین
طول عمر بالا
هماهنگی کامل با تجهیزات اتوماسیون
۷. Delta Electronics
شرکت تایوانی Delta یکی از برندهای پرطرفدار در بازار جهانی و ایران است. اینورترهای دلتا به دلیل قیمت مناسب و کیفیت قابل قبول، در بسیاری از پروژههای صنعتی و ساختمانی استفاده میشوند.
ویژگیها:
قیمت اقتصادی
نصب و راهاندازی آسان
تنوع مدل
مناسب برای کاربردهای عمومی
۸. INVT
برند INVT یکی از تولیدکنندگان مطرح چینی است که محصولات آن در سالهای اخیر به دلیل کیفیت مناسب و قیمت رقابتی، سهم قابل توجهی از بازار را به خود اختصاص دادهاند.
ویژگیها:
ارزش خرید بالا
امکانات کنترلی متنوع
مناسب برای صنایع سبک و متوسط
نگهداری آسان
۹. LS Electric
شرکت کرهای LS Electric (با نام پیشین LSIS) اینورترهایی با کیفیت مناسب و قیمت رقابتی تولید میکند که در صنایع مختلف کاربرد دارند.
ویژگیها:
قابلیت اطمینان بالا
برنامهریزی آسان
خدمات مناسب
مناسب برای ماشینآلات صنعتی
۱۰. Fuji Electric
شرکت Fuji Electric ژاپن از تولیدکنندگان باسابقه تجهیزات قدرت و اتوماسیون صنعتی است. اینورترهای فوجی به دلیل دوام بالا و عملکرد پایدار در شرایط سخت شناخته میشوند.
ویژگیها:
مقاومت بالا در محیطهای صنعتی
راندمان مناسب
قابلیت تحمل بارهای سنگین
عمر مفید طولانی
سایر برندهای معتبر
علاوه بر برندهای فوق، شرکتهای زیر نیز در زمینه تولید اینورتر VSD فعالیت گستردهای دارند:
Hitachi
Omron
Toshiba
Rockwell Automation (Allen-Bradley)
Eaton
Parker Hannifin
WEG
Bosch Rexroth
Emerson
Veichi
Veikong
Hiconics
Sinee
Holip
مقایسه برندهای تولیدکننده اینورتر VSD
| برند | کشور | مناسب برای |
|---|---|---|
| ABB | سوئیس / سوئد | صنایع سنگین و پروژههای بزرگ |
| Siemens | آلمان | اتوماسیون صنعتی پیشرفته |
| Schneider Electric | فرانسه | صنایع عمومی و ساختمانی |
| Danfoss | دانمارک | HVAC، پمپ و فن |
| Mitsubishi Electric | ژاپن | خطوط تولید و ماشینآلات |
| Yaskawa | ژاپن | کنترل دقیق و سروو سیستمها |
| Delta | تایوان | پروژههای عمومی و اقتصادی |
| INVT | چین | صنایع سبک و متوسط |
| LS Electric | کره جنوبی | ماشینآلات صنعتی |
| Fuji Electric | ژاپن | کاربردهای صنعتی سنگین |
جمعبندی
انتخاب برند مناسب اینورتر VSD به نیاز پروژه، بودجه، نوع بار، امکانات کنترلی و دسترسی به خدمات پس از فروش بستگی دارد. برندهایی مانند ABB، Siemens، Schneider Electric، Danfoss، Mitsubishi Electric و Yaskawa معمولاً برای پروژههای حساس و صنعتی گزینههای ممتاز محسوب میشوند، در حالی که Delta، INVT و LS Electric با ارائه کیفیت مناسب و قیمت رقابتی، انتخابی اقتصادی برای بسیاری از کاربردهای صنعتی و تجاری هستند.
مقایسه برندهای مطرح سازنده اینورتر VSD
انتخاب برند مناسب اینورتر VSD (Variable Speed Drive) تأثیر مستقیمی بر عملکرد، بهرهوری، طول عمر تجهیزات و هزینههای نگهداری دارد. هر یک از تولیدکنندگان اینورتر با تمرکز بر نیازهای صنایع مختلف، محصولات متنوعی را عرضه میکنند. برخی برندها برای پروژههای سنگین و صنایع حساس مناسب هستند، در حالی که برخی دیگر به دلیل قیمت اقتصادی و امکانات مناسب، برای کاربردهای عمومی انتخاب بهتری محسوب میشوند.
در ادامه مهمترین برندهای تولیدکننده اینورتر VSD را از جنبههای مختلف مقایسه میکنیم.
مقایسه کلی برندها
| برند | کشور | کیفیت | قیمت | امکانات کنترلی | مناسب برای |
|---|---|---|---|---|---|
| ABB | سوئیس / سوئد | ★★★★★ | ★★★★★ | بسیار پیشرفته | صنایع سنگین، نفت، گاز، فولاد |
| Siemens | آلمان | ★★★★★ | ★★★★★ | بسیار پیشرفته | اتوماسیون صنعتی، CNC، خطوط تولید |
| Schneider Electric | فرانسه | ★★★★★ | ★★★★☆ | پیشرفته | صنایع عمومی، ساختمان، آب و فاضلاب |
| Danfoss | دانمارک | ★★★★★ | ★★★★★ | پیشرفته | HVAC، پمپ و فن |
| Mitsubishi Electric | ژاپن | ★★★★★ | ★★★★☆ | پیشرفته | ماشینآلات صنعتی و خطوط تولید |
| Yaskawa | ژاپن | ★★★★★ | ★★★★☆ | بسیار پیشرفته | سروو، ماشینآلات دقیق، رباتیک |
| Fuji Electric | ژاپن | ★★★★☆ | ★★★★☆ | پیشرفته | صنایع متوسط و سنگین |
| Delta | تایوان | ★★★★☆ | ★★★☆☆ | مناسب | ماشینآلات عمومی، پمپ، فن |
| LS Electric | کره جنوبی | ★★★★☆ | ★★★☆☆ | مناسب | صنایع عمومی و ماشینسازی |
| INVT | چین | ★★★☆☆ | ★★☆☆☆ | مناسب | پروژههای اقتصادی و صنایع سبک |
مقایسه از نظر کیفیت ساخت
اگر کیفیت، دوام و قابلیت اطمینان مهمترین معیار شما باشد، برندهای ABB، Siemens، Danfoss، Mitsubishi Electric و Yaskawa در بالاترین سطح قرار دارند. این محصولات برای کارکرد مداوم در شرایط سخت صنعتی طراحی شدهاند و معمولاً عمر مفید طولانیتری نسبت به برندهای اقتصادی دارند.
در سطح بعدی، Schneider Electric، Fuji Electric، Delta و LS Electric قرار میگیرند که تعادل مناسبی میان کیفیت و قیمت ارائه میدهند.
برند INVT نیز با وجود قیمت اقتصادی، در سالهای اخیر پیشرفت قابل توجهی داشته و برای بسیاری از کاربردهای عمومی گزینهای مناسب است.
مقایسه از نظر امکانات کنترلی
برای کاربردهایی که نیاز به کنترل دقیق سرعت، گشتاور و موقعیت موتور دارند، برندهای Siemens، ABB و Yaskawa عملکرد بسیار خوبی ارائه میدهند. این برندها از الگوریتمهای پیشرفته کنترل برداری، شبکههای ارتباطی صنعتی و قابلیتهای برنامهنویسی گسترده پشتیبانی میکنند.
در کاربردهای عمومی، Delta، LS Electric و INVT امکانات کافی برای کنترل موتورهای القایی و بسیاری از فرآیندهای صنعتی را در اختیار کاربران قرار میدهند.
مقایسه از نظر قیمت
از نظر هزینه خرید، برندها را میتوان به سه گروه تقسیم کرد:
برندهای رده ممتاز (Premium)
ABB
Siemens
Danfoss
Yaskawa
این برندها قیمت بالاتری دارند اما در پروژههای حساس، سرمایهگذاری بلندمدت محسوب میشوند.
برندهای میانرده
Schneider Electric
Mitsubishi Electric
Fuji Electric
LS Electric
این گروه تعادل مناسبی بین کیفیت، امکانات و قیمت ایجاد کردهاند.
برندهای اقتصادی
Delta
INVT
این برندها برای پروژههایی که محدودیت بودجه دارند، انتخاب بسیار مناسبی هستند و در بسیاری از کاربردهای صنعتی عملکرد رضایتبخشی ارائه میکنند.
مقایسه از نظر کاربرد
برای پمپ و فن
Danfoss
ABB
Schneider Electric
Delta
برای ماشینآلات صنعتی
Siemens
Mitsubishi Electric
Fuji Electric
LS Electric
برای جرثقیل و بالابر
ABB
Siemens
Yaskawa
برای سروو و تجهیزات دقیق
Yaskawa
Mitsubishi Electric
Siemens
برای پروژههای اقتصادی
Delta
INVT
LS Electric
مقایسه از نظر خدمات و قطعات
در بسیاری از کشورها، برندهای ABB، Siemens، Schneider Electric و Delta دارای شبکه گسترده نمایندگی، خدمات فنی و تأمین قطعات هستند. البته میزان دسترسی به خدمات پس از فروش در هر کشور متفاوت است و بهتر است پیش از خرید، وضعیت نمایندگی رسمی و موجودی قطعات در بازار محلی بررسی شود.
کدام برند را انتخاب کنیم؟
اگر کیفیت و قابلیت اطمینان اولویت اصلی باشد، ABB و Siemens از بهترین گزینههای بازار هستند.
اگر هدف کنترل بسیار دقیق موتور یا استفاده در سیستمهای سروو باشد، Yaskawa و Mitsubishi Electric انتخابهای مناسبی خواهند بود.
برای سیستمهای تهویه، پمپ و فن، Danfoss و Schneider Electric عملکرد بسیار مطلوبی ارائه میدهند.
اگر به دنبال بهترین نسبت قیمت به عملکرد هستید، Delta و LS Electric گزینههای محبوبی هستند. همچنین INVT برای پروژههای اقتصادی و کاربردهای عمومی، انتخابی مقرونبهصرفه محسوب میشود.
جمعبندی
هیچ برند واحدی برای تمام کاربردها بهترین نیست. انتخاب اینورتر VSD باید بر اساس عواملی مانند نوع موتور، توان مورد نیاز، شرایط کاری، بودجه، امکانات کنترلی، دسترسی به خدمات پس از فروش و الزامات پروژه انجام شود. برندهای اروپایی و ژاپنی معمولاً در پروژههای حساس و صنایع سنگین برتری دارند، در حالی که برندهای تایوانی، کرهای و چینی با ارائه قیمت رقابتی، نیاز بسیاری از صنایع عمومی را بهخوبی پوشش میدهند.
انواع خرابیهای رایج در اینورتر VSD و روشهای رفع آنها
اینورتر VSD (Variable Speed Drive) یکی از مهمترین تجهیزات کنترل دور موتور در صنایع مختلف است. با وجود طراحی پیشرفته و قابلیت اطمینان بالا، اینورترها نیز ممکن است در اثر شرایط محیطی، نصب نادرست، اضافهبار یا فرسودگی قطعات دچار خرابی شوند. آشنایی با رایجترین خطاها و روشهای عیبیابی، به کاهش زمان توقف تجهیزات و افزایش عمر مفید درایو کمک میکند.
در ادامه متداولترین خرابیهای اینورترهای VSD و راهکارهای رفع آنها بررسی شده است.
۱. اضافهولتاژ (Over Voltage)
علائم
نمایش خطای OV
توقف ناگهانی اینورتر
ریست شدن دستگاه
علتها
افزایش ولتاژ شبکه برق
کاهش ناگهانی بار موتور
انرژی برگشتی موتور هنگام توقف سریع
تنظیم نبودن زمان کاهش سرعت (Deceleration Time)
راهحل
بررسی ولتاژ ورودی
افزایش زمان توقف موتور
نصب مقاومت ترمز (Braking Resistor) در صورت نیاز
بررسی عملکرد مدار ترمز و پارامترهای درایو
۲. افت ولتاژ (Under Voltage)
علائم
روشن نشدن اینورتر
نمایش خطای UV
توقف موتور
علتها
افت ولتاژ شبکه
کابلکشی نامناسب
شل بودن اتصالات
خرابی منبع تغذیه
راهحل
اندازهگیری ولتاژ ورودی
بررسی فیوزها و کلیدهای حفاظتی
سفت کردن اتصالات
استفاده از کابل با سطح مقطع مناسب
۳. اضافهجریان (Over Current)
علائم
نمایش خطای OC
قطع شدن درایو هنگام راهاندازی یا کار
علتها
اتصال کوتاه در موتور یا کابل
گیر کردن بار مکانیکی
زمان شتاب بسیار کوتاه
خرابی IGBT
راهحل
بررسی سلامت موتور
بررسی کابلهای خروجی
افزایش زمان شتاب (Acceleration Time)
تست ماژولهای قدرت
۴. اضافهبار (Overload)
علائم
کاهش عملکرد موتور
نمایش خطای OL
داغ شدن اینورتر
علتها
بار بیش از ظرفیت موتور
انتخاب نامناسب توان اینورتر
تنظیم نبودن پارامترهای حفاظتی
راهحل
کاهش بار مکانیکی
انتخاب اینورتر با توان مناسب
تنظیم صحیح پارامترهای موتور
بررسی عملکرد تجهیزات مکانیکی
۵. افزایش دمای اینورتر (Over Temperature)
علائم
نمایش خطای OH یا OT
خاموش شدن اینورتر
علتها
خرابی فن خنککننده
گرفتگی مسیر تهویه
دمای بالای محیط
نصب در تابلو بدون تهویه مناسب
راهحل
تمیز کردن مسیرهای تهویه
تعویض فن معیوب
کاهش دمای محیط
نصب سیستم تهویه یا کولر تابلو
۶. خرابی فن خنککننده
علائم
صدای غیرعادی
افزایش دمای درایو
توقف در اثر گرمای زیاد
علتها
استهلاک بلبرینگ فن
ورود گردوغبار
پایان عمر فن
راهحل
تمیزکاری دورهای
تعویض فن
بررسی ولتاژ تغذیه فن
۷. خرابی خازنهای DC Bus
علائم
ناپایداری عملکرد
خطای ولتاژ
کاهش توان خروجی
روشن نشدن درایو
علتها
افزایش عمر خازن
دمای بالا
نوسانات شدید ولتاژ
راهحل
اندازهگیری ظرفیت خازن
تعویض خازنهای فرسوده
بهبود سیستم خنککاری
۸. خرابی ماژول IGBT
علائم
اتصال کوتاه خروجی
سوختن فیوز
نمایش خطای شدید اضافهجریان
علتها
اضافهبار طولانی
اتصال کوتاه موتور
گرمای بیش از حد
نوسانات شدید ولتاژ
راهحل
تست ماژول IGBT
تعویض ماژول آسیبدیده
بررسی موتور و کابلها قبل از راهاندازی مجدد
۹. خطاهای ارتباطی (Communication Fault)
علائم
قطع ارتباط با PLC یا HMI
عدم دریافت فرمان
نمایش خطای Communication Error
علتها
خرابی کابل شبکه
تنظیم نبودن آدرس شبکه
نویز الکترومغناطیسی
ناسازگاری پروتکل ارتباطی
راهحل
بررسی کابلها و کانکتورها
کنترل تنظیمات Modbus، Profibus، Profinet، EtherNet/IP یا سایر پروتکلها
استفاده از کابل شیلددار
اصلاح تنظیمات ارتباطی
۱۰. خرابی انکودر (در سیستمهای حلقه بسته)
علائم
نوسان سرعت
کاهش دقت کنترل
نمایش خطای Encoder
علتها
خرابی انکودر
قطع شدن کابل
تنظیم نبودن پارامترها
راهحل
بررسی کابل انکودر
تست سیگنال خروجی
تنظیم مجدد پارامترهای کنترلی
تعویض انکودر در صورت نیاز
۱۱. خطای اتصال زمین (Ground Fault)
علائم
نمایش خطای GF یا Earth Fault
قطع شدن سریع اینورتر
علتها
آسیب دیدن عایق کابل
نفوذ رطوبت
اتصال سیم موتور به بدنه
راهحل
تست مقاومت عایقی با دستگاه مگااهممتر
تعویض کابل آسیبدیده
بررسی موتور از نظر نشتی جریان
۱۲. خطاهای ناشی از تنظیمات نادرست
علائم
موتور به درستی راهاندازی نمیشود.
سرعت واقعی با مقدار تنظیمشده مطابقت ندارد.
عملکرد ناپایدار موتور
علتها
وارد کردن اشتباه مشخصات پلاک موتور
انتخاب نادرست روش کنترل
تنظیم نبودن زمان شتاب و توقف
تنظیم نادرست فرکانس و محدودیتهای حفاظتی
راهحل
بررسی پلاک موتور
بازنشانی تنظیمات و پیکربندی مجدد
اجرای فرآیند Auto Tune (در صورت پشتیبانی)
نکات مهم برای جلوگیری از خرابی VSD
رعایت نکات زیر میتواند احتمال خرابی اینورتر را به میزان قابل توجهی کاهش دهد:
تمیز کردن دورهای گردوغبار داخل تابلو
بررسی سلامت فنهای خنککننده
کنترل دمای محیط نصب
محکم کردن اتصالات الکتریکی
اندازهگیری دورهای ولتاژ و جریان
سرویس و تعویض خازنهای فرسوده
استفاده از ارت مناسب
انتخاب صحیح توان اینورتر متناسب با موتور
بازبینی کابلهای موتور و شبکه ارتباطی
ثبت و تحلیل کدهای خطا برای پیشگیری از تکرار خرابی
جمعبندی
بیشتر خرابیهای اینورترهای VSD به عواملی مانند نوسانات برق، گرمای بیش از حد، اضافهبار، خرابی قطعات قدرت، تنظیمات نادرست یا ضعف در نگهداری دورهای مربوط میشوند. اجرای برنامه تعمیرات و نگهداری پیشگیرانه (PM)، انتخاب صحیح اینورتر و نصب اصولی، نقش مهمی در افزایش عمر دستگاه و کاهش توقفهای ناخواسته خطوط تولید دارد. همچنین توجه داشته باشید که کدهای خطا و روشهای عیبیابی ممکن است بین برندهای مختلف مانند ABB، Siemens، Schneider Electric، Delta، Mitsubishi Electric و INVT تفاوت داشته باشند؛ بنابراین مراجعه به دفترچه راهنمای هر سازنده برای تفسیر دقیق خطاها ضروری است.
